Referenzen - Spritzgießwerkzeuge

Die dargestellten Referenzen zeigen nur einen kleinen Auszug realisierter Projekte.
Viele weitere Werkzeuge und Baugruppenprojekte können aufgrund von Geheimhaltungsvereinbarungen nicht veröffentlicht werden.

4-fach - Hochtemperaturwerkzeug - 160°C Werkzeugtemperatur

  • Material: PA6 GF15 (HT)
  • Werkzeuggewicht: 1.600 kg
  • Anspritzung: Nadelverschlussdüsen, direkt angespritzt
  • Oberfläche: VDI 3400 Rev 21
  • technische Industrie

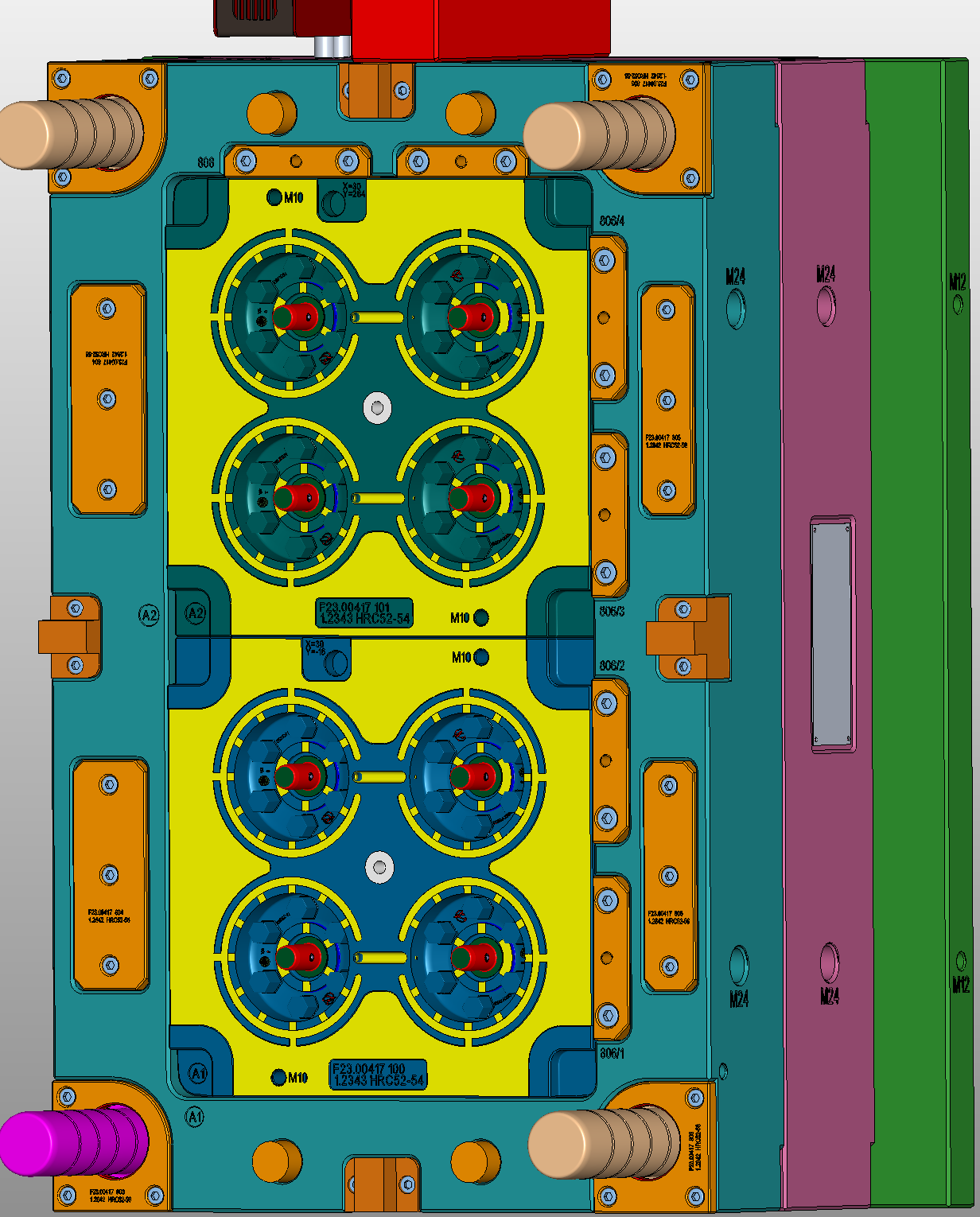

4-fach Hochtemperatur Spritzgießwerkzeug für PA6 GF15 mit 160 °C Werkzeugtemperatur

4-fach Hochtemperatur Spritzgießwerkzeug

Hochtemperaturwerkzeug mit direkter Nadelverschlussanspritzung für technische Kunststoffteile

DS-Seite

4-fach Spritzgießwerkzeug für technische Industrieanwendungen aus PA6 GF15 HT

AS-Seite

2+2-fach - 2K Werkzeug

  • Material: Hart: TPU GF15; Weich: TPU Shore 90A
  • Werkzeuggewicht: 1.400 kg
  • Anspritzung: offene Heißkanaldüsen auf Kaltkanal
  • Oberfläche: VDI 3400 Rev 24
  • Wechseleinsätze
  • Agrartechnik

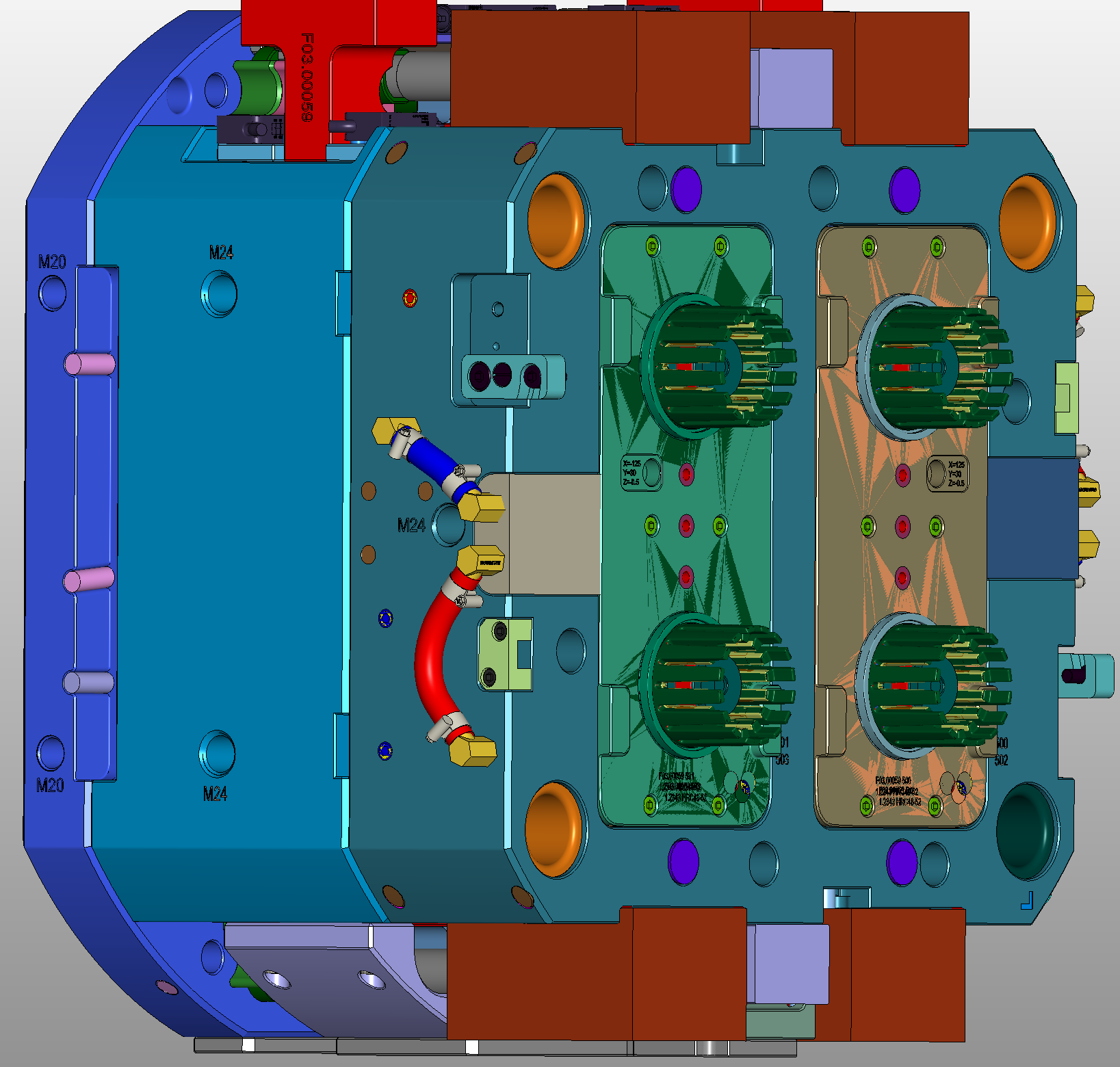

2+2-fach 2K Spritzgießwerkzeug für Hart-Weich-Komponenten aus TPU GF15 und TPU Shore 90A

2+2-fach 2K Spritzgießwerkzeug mit Wechseleinsätzen

2K Werkzeug mit offenen Heißkanaldüsen und Kaltkanaltechnik

DS-Seite

Spritzgießwerkzeug für Zwei-Komponenten-Bauteile in der Agrartechnik

DS-Seite

1-fach - Reverse Mold (Auswerferei auf DS-Seite)

  • Material: ABS
  • Werkzeuggewicht: 9.000 kg
  • Anspritzung: Nadelverschlussdüsen,
  • direkt angespritzt
  • Oberfläche: VDI 3400 Rev 39
  • Lebensmittelindustrie

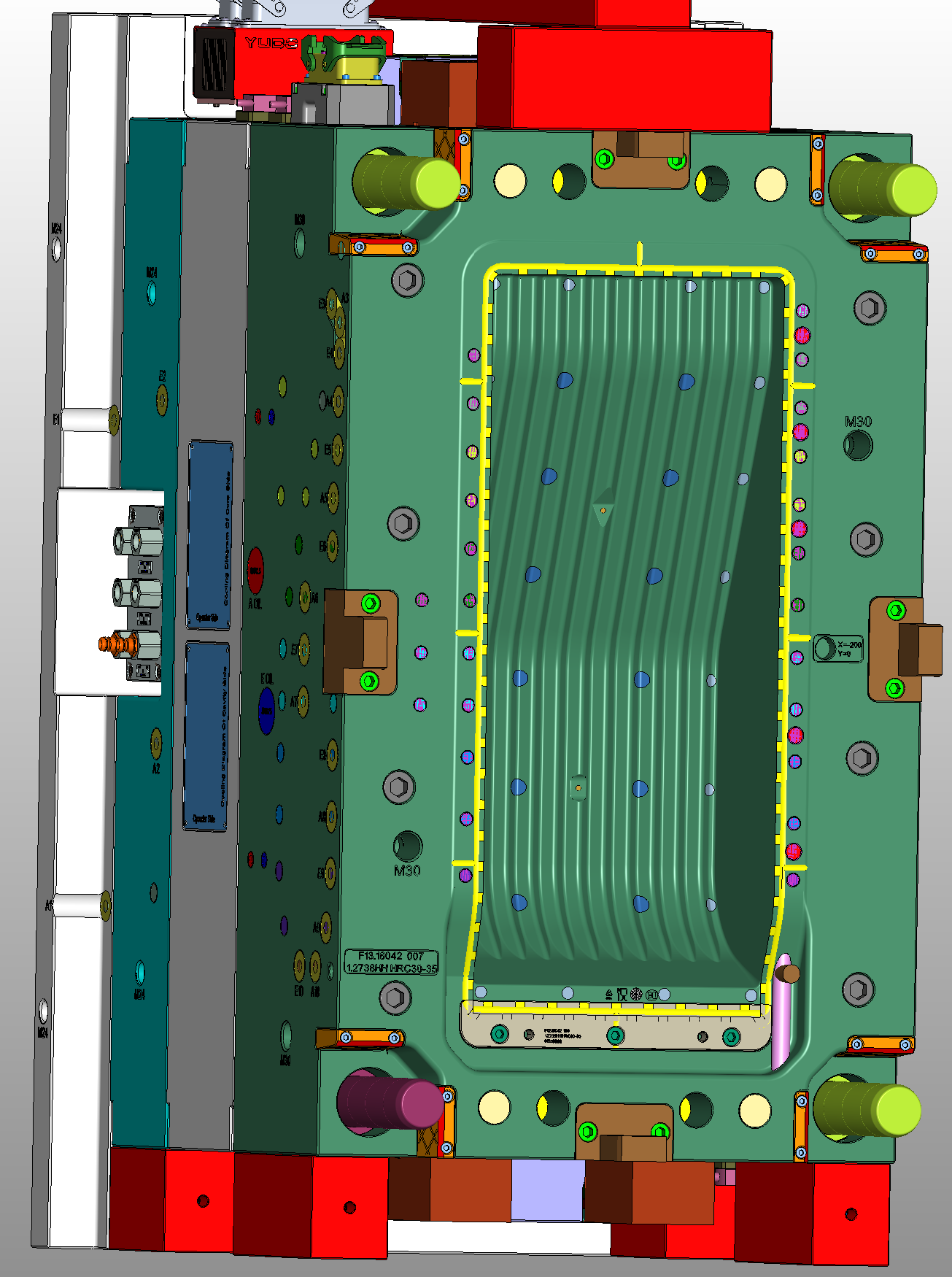

1-fach Reverse Mold Spritzgießwerkzeug für ABS Kunststoffteile in der Lebensmittelindustrie

1-fach Reverse Mold Spritzgießwerkzeug

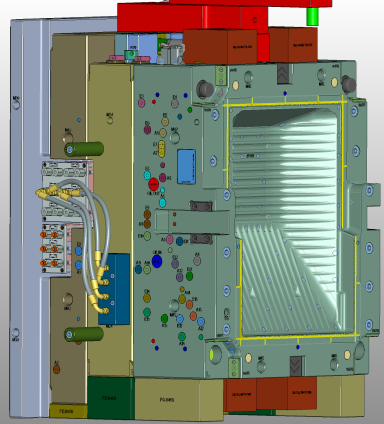

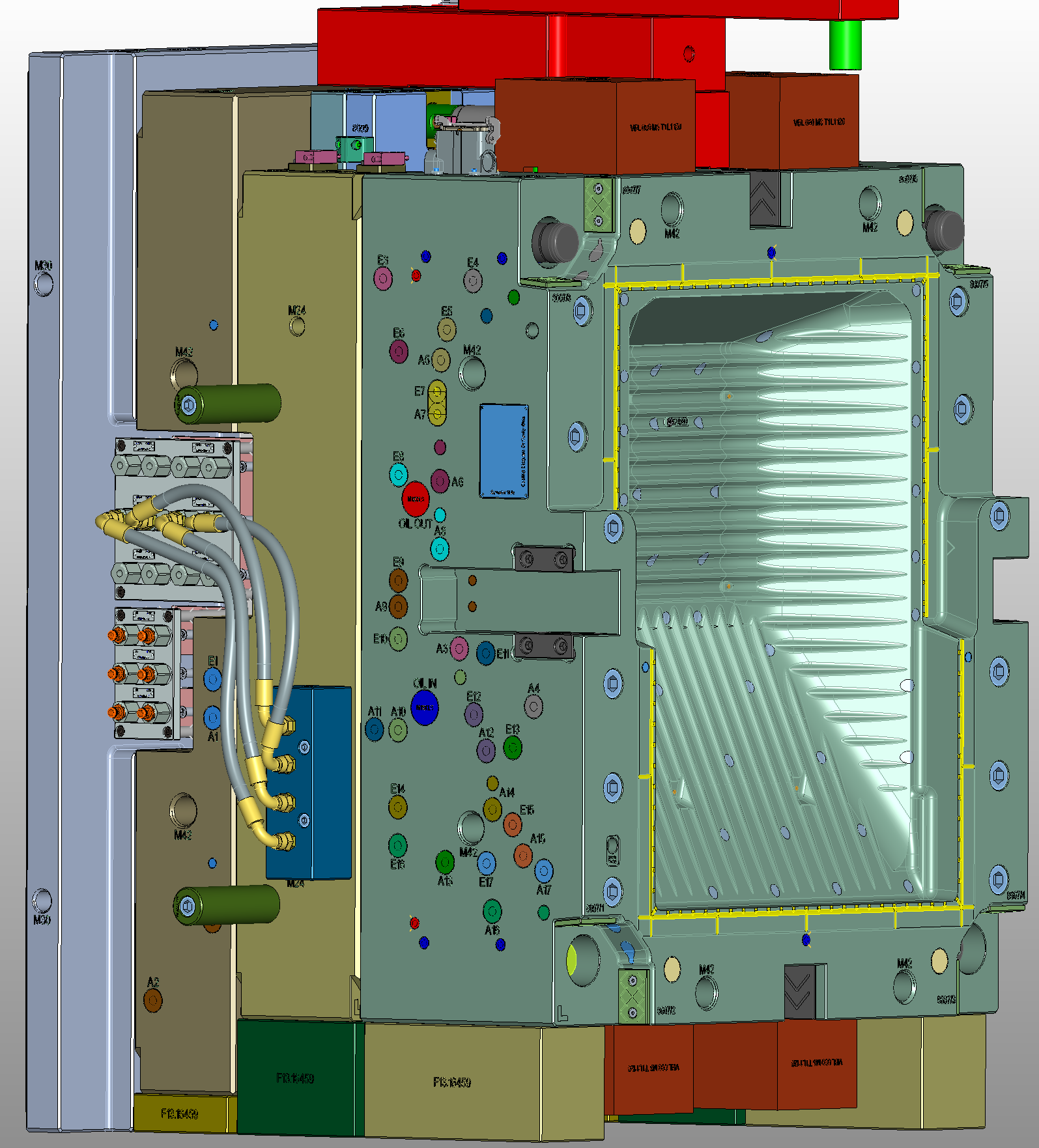

Reverse Mold Werkzeug mit Auswerferei auf der DS-Seite und direkter Nadelverschlussanspritzung

DS-Seite

Großes 1-fach Spritzgießwerkzeug mit strukturierter Oberfläche VDI 3400 Rev 39

AS-Seite

8-fach - Metalleinleger umspritzt

  • Material: PA6 GF30
  • Werkzeuggewicht: 1.300 kg
  • Anspritzung: offene Heißkanaldüsen auf Kaltkanal
  • Oberfläche: VDI 3400 Rev 33
  • Agrartechnik
8-fach Spritzgießwerkzeug zum Umspritzen von Metalleinlegern aus PA6 GF30

8-fach Werkzeug zum Umspritzen von Metalleinlegern

Inserttechnik Werkzeug mit offenen Heißkanaldüsen und Kaltkanal

DS-Seite

8-fach Werkzeug für Metalleinleger in der Agrartechnik

AS-Seite

2-fach - 600mm langer Kernzug

  • Material: TPU Shore 90A
  • Werkzeuggewicht: 2.000 kg
  • Anspritzung: Nadelverschlussdüsen, direkt angespritzt
  • Oberfläche: VDI 3400 Rev 30
  • Wechseleinsätze
  • Agrartechnik

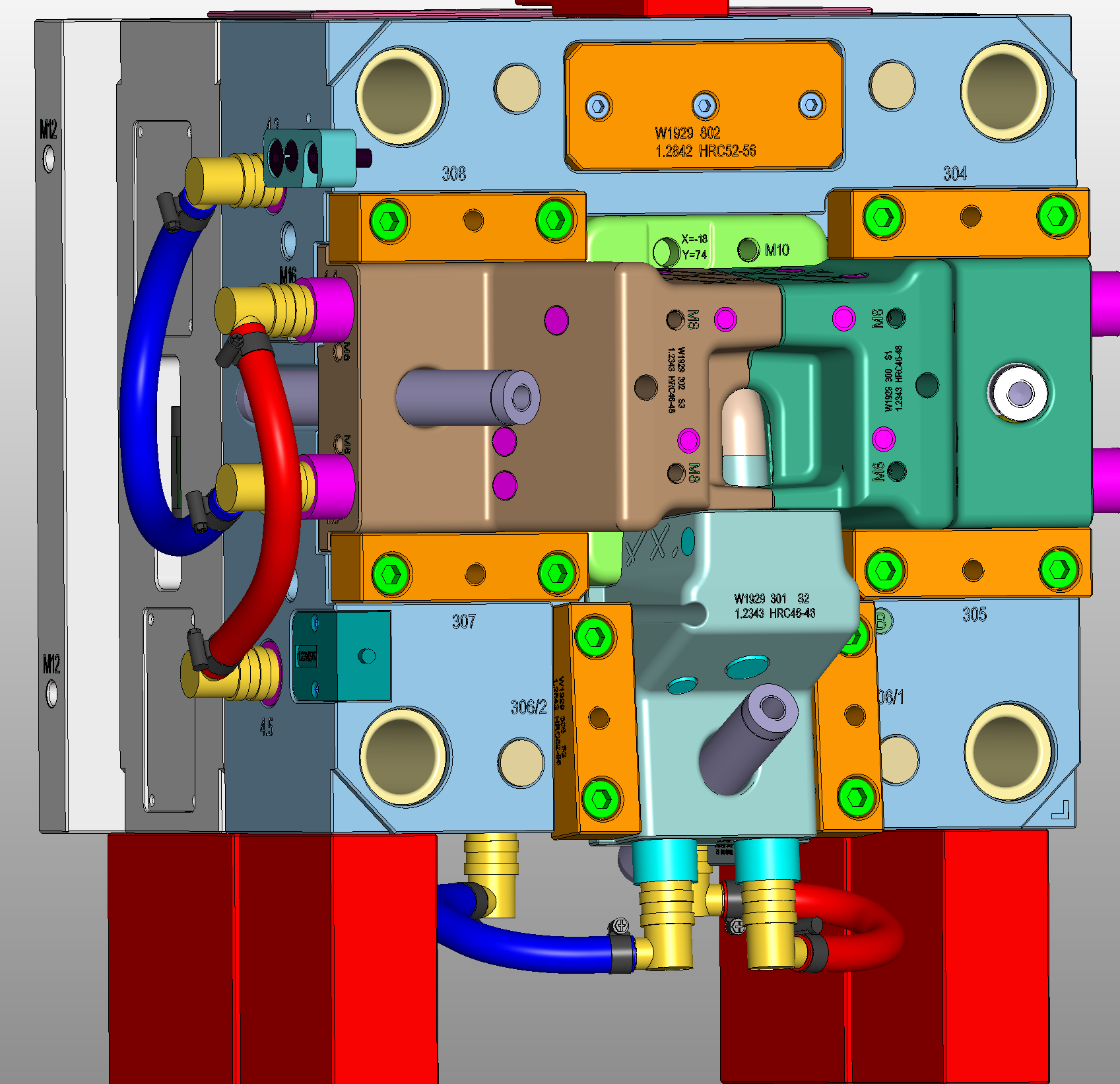

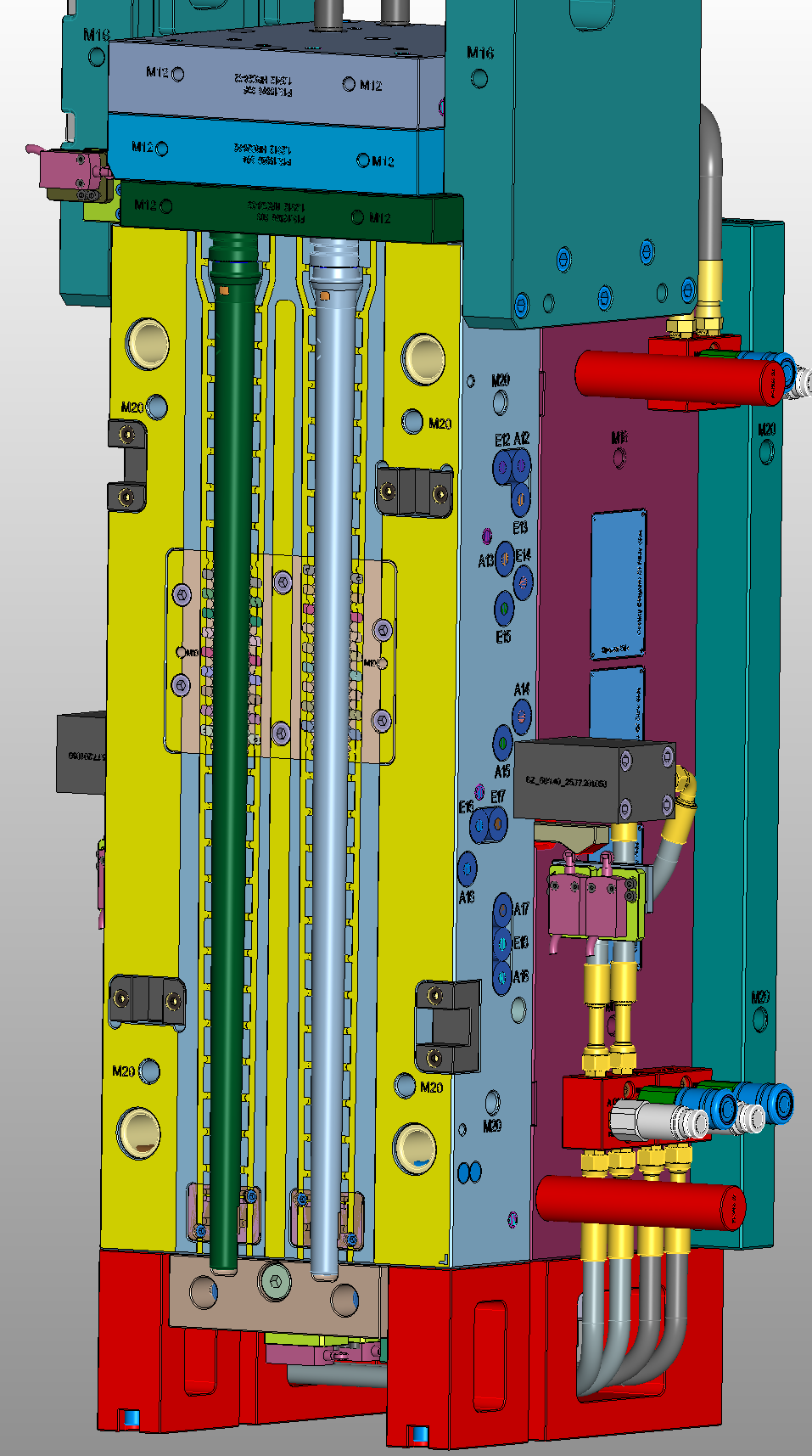

2-fach Spritzgießwerkzeug mit 600 mm langem Kernzug für TPU Bauteile

2-fach Werkzeug mit 600 mm Kernzug

Spritzgießwerkzeug mit langem Kernzug für Agrartechnik-Anwendungen

DS-Seite

Werkzeug mit Wechseleinsätzen und direkter Nadelverschlussanspritzung

AS-Seite

1+1-fach - Sichtteil Porsche Seitenverkleidung (Reverse Mold)

  • Material: PC/ABS
  • Werkzeuggewicht: 15.000 kg
  • Anspritzung: Nadelverschlussdüsen, direkt angespritzt
  • Oberfläche: Narbung K31
  • Automobilindustrie
1+1-fach Sichtteil Spritzgießwerkzeug für Porsche Seitenverkleidung aus PC/ABS Reverse Mold

1+1-fach Sichtteilwerkzeug Porsche Seitenverkleidung (Reverse Mold)

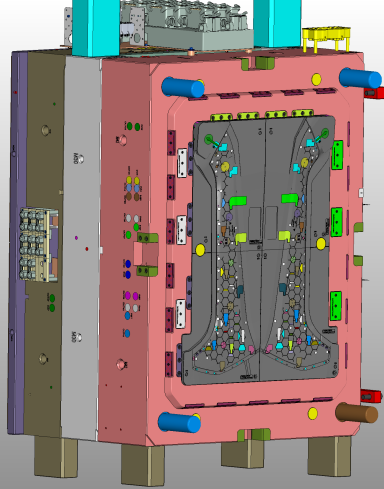

Großes Automotive Sichtteilwerkzeug mit direkter Nadelverschlussanspritzung

DS-Seite

Spritzgießwerkzeug mit Narbung K31 für Innenraum-Sichtteile der Automobilindustrie

AS-Seite

1-fach - smartFill HK für kleinere Einbauhöhen

  • Material: PA MACM12 (transparent)
  • Werkzeuggewicht: 500 kg
  • Anspritzung: Nadelverschlussdüsen, direkt angespritzt (smartFill HK)
  • Oberfläche: Hochglanzpoliert SPI A-3
  • Lebensmittelindustrie
1-fach Spritzgießwerkzeug mit smartFill Heißkanaltechnik für geringe Einbauhöhen

1-fach smartFill HK Spritzgießwerkzeug

1-fach Spritzgießwerkzeug mit smartFill Heißkanaltechnik für transparente Kunststoffteile

DS-Seite

Hochglanzpoliertes 1-fach Werkzeug für transparente Kunststoffteile in der Lebensmittelindustrie

AS-Seite

1-fach - Sichtteil

  • Material: PBT GF30
  • Werkzeuggewicht: 3.700 kg
  • Anspritzung: Nadelverschlussdüsen, direkt angespritzt
  • Oberfläche: VDI 3400 Rev 33
  • Agrartechnik
1-fach Sichtteil Spritzgießwerkzeug für Agrartechnik aus PBT GF30

1-fach Sichtteil Spritzgießwerkzeug

Spritzgießwerkzeug mit direkter Nadelverschlussanspritzung für Sichtteile

DS-Seite

Strukturierte Sichtteiloberfläche VDI 3400 Rev 33 im Spritzgießwerkzeug

AS-Seite

2+1-fach - 2K Werkzeug - Zwei Hart Bauteile werden gleichzeitig umspritzt

  • Material: Hart: TPU GF15; Weich: TPU Shore 75A
  • Werkzeuggewicht: 200 kg
  • Anspritzung: Kaltkanal (Tunnel)
  • Oberfläche: VDI 3400 Rev 33
  • Agrartechnik
Zwei Hart-Bauteile werden gleichzeitig mit TPU Shore 75A umspritzt

2K Werkzeug zum gleichzeitigen Umspritzen von zwei Hartkomponenten

2+1-fach 2K Spritzgießwerkzeug für Hart-Weich-Komponenten aus TPU

DS-Seite

Kompaktes Zwei-Komponenten-Werkzeug mit Tunnelanguss für Agrartechnik

AS-Seite

1-fach - Reverse Mold (Auswerferei auf DS-Seite)

  • Material: ABS
  • Werkzeuggewicht: 4.400 kg
  • Anspritzung: Nadelverschlussdüsen, direkt angespritzt
  • Oberfläche: VDI 3400 Rev 39
  • Wechseleinsätze
  • Lebensmittelindustrie
1-fach Reverse Mold Spritzgießwerkzeug mit Wechseleinsätzen für ABS Kunststoffteile

1-fach Reverse Mold Werkzeug mit Wechseleinsätzen

Reverse Mold Werkzeug mit Auswerferei auf der DS-Seite und direkter Nadelverschlussanspritzung

DS-Seite

Spritzgießwerkzeug für die Lebensmittelindustrie mit Wechseleinsätzen und strukturierter Oberfläche

AS-Seite

Medizin Koffer - 7 Werkzeuge als

Komplettpaket

  • Materialien: PC+ABS und PP
  • Werkzeuggewichte: 310 - 2.400kg
  • Anspritzung: offene Heißkanaldüsen, direkt angespritzt und Kaltkanal
  • Oberfläche: VDI 3400 Rev 36
  • Medizin- und Pharmaindustrie

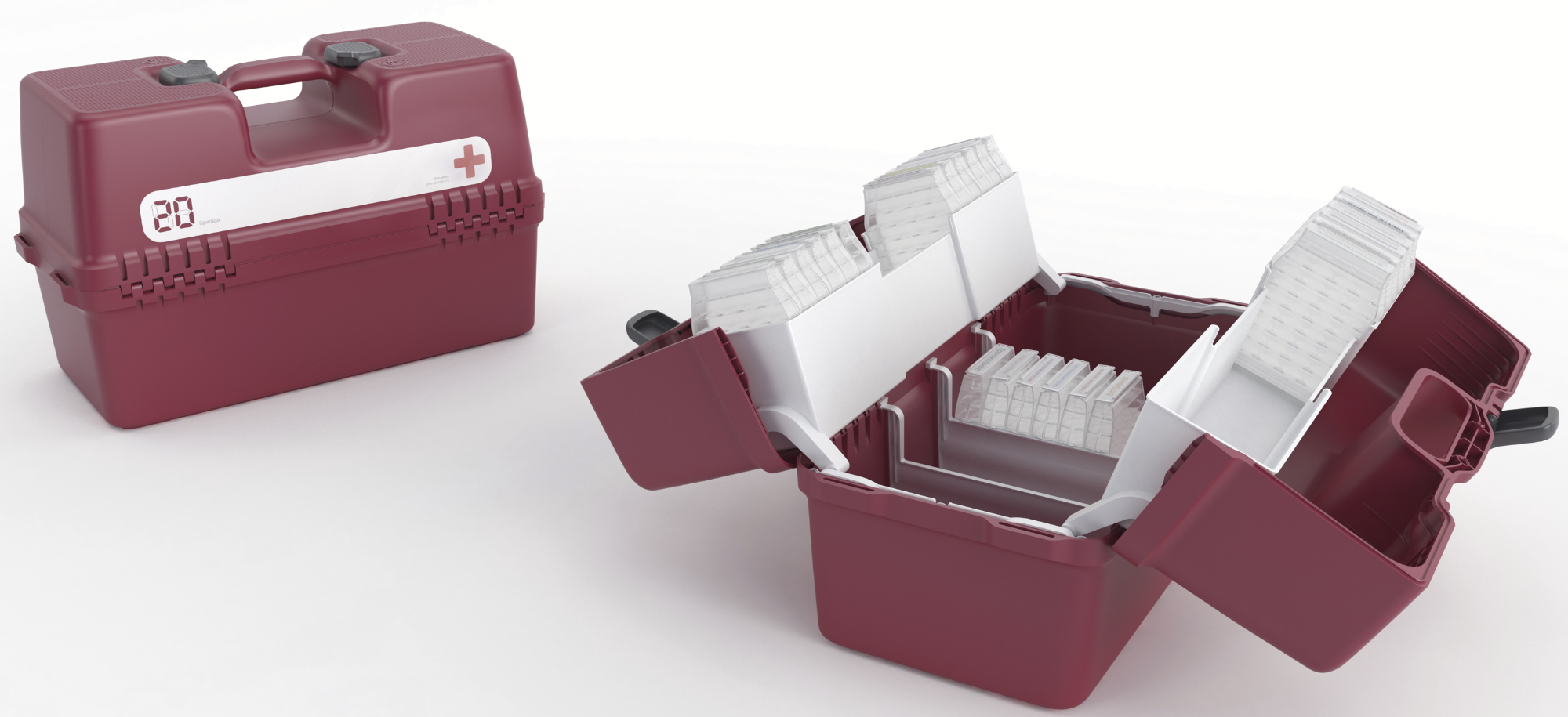

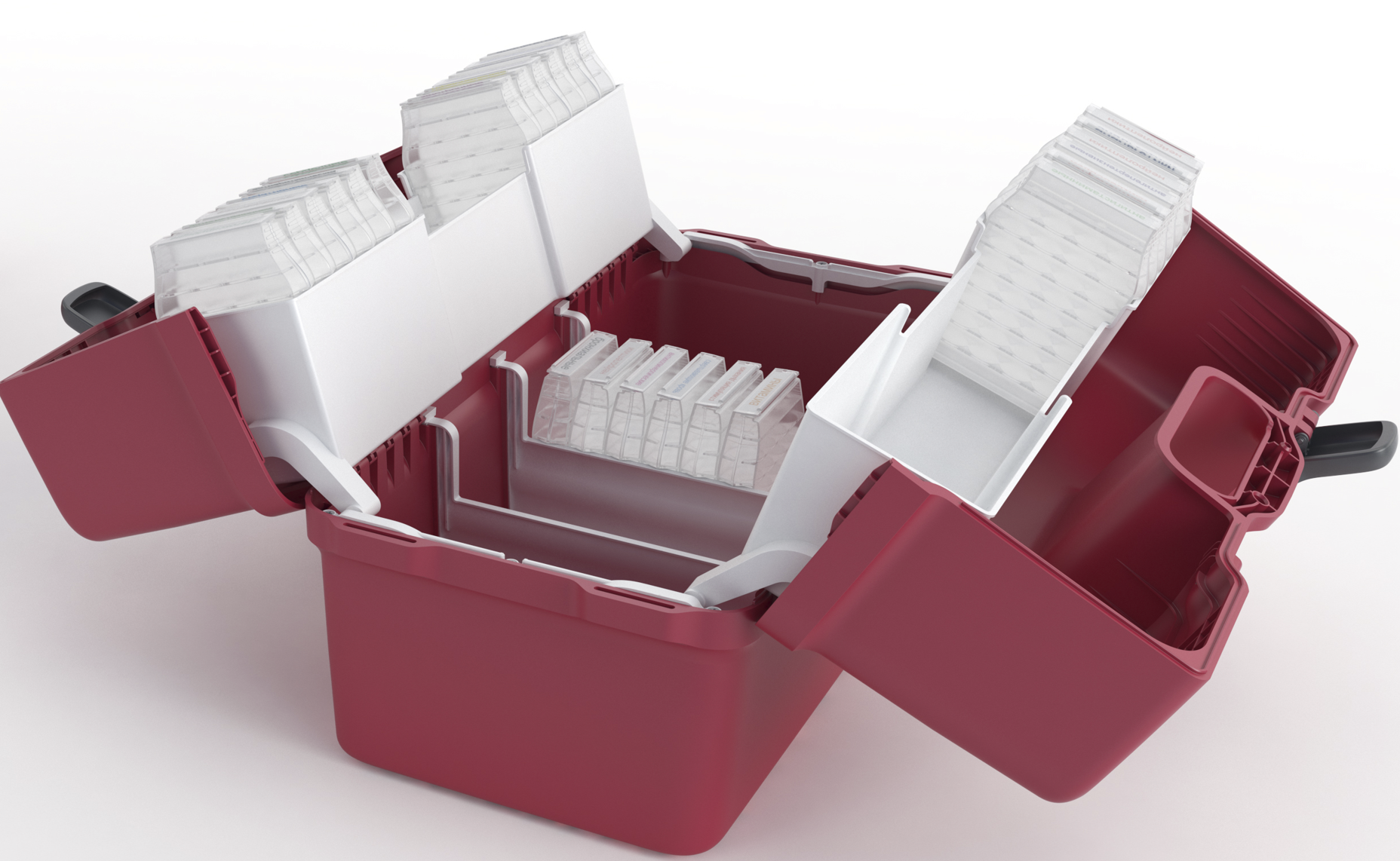

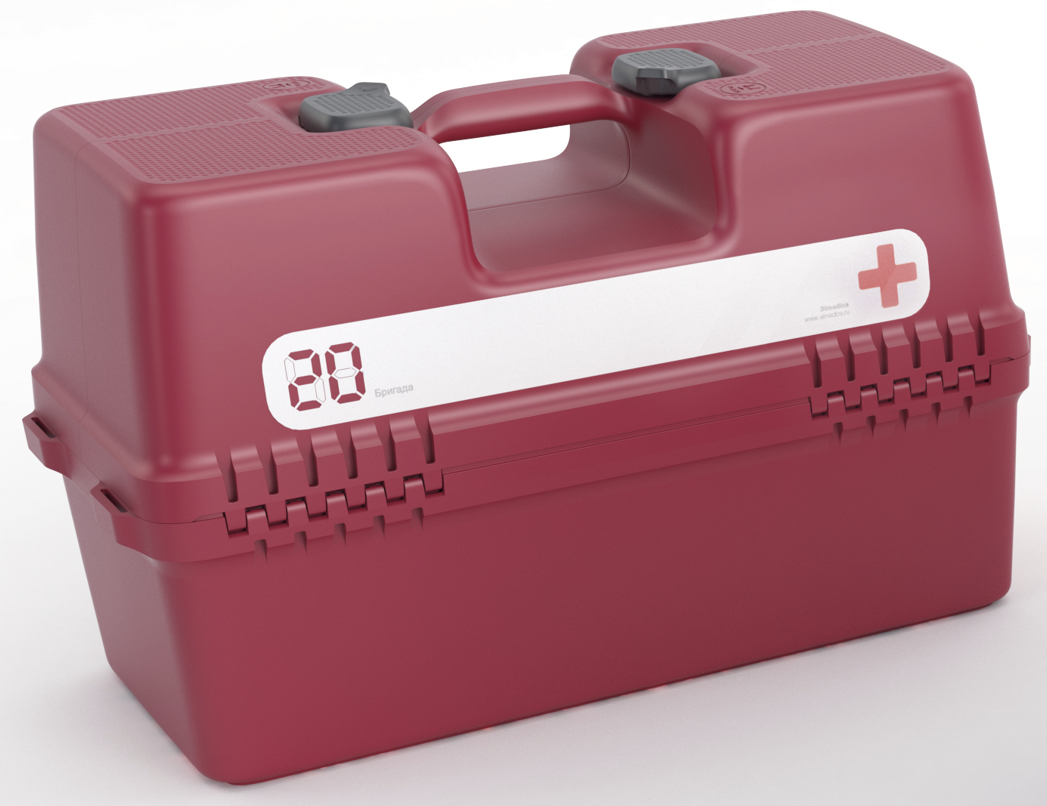

Medizinischer Kunststoffkoffer als Baugruppenprojekt mit 7 Spritzgießwerkzeugen

Medizin Koffer – 7 Werkzeuge als Komplettpaket

Komplettpaket aus sieben Spritzgießwerkzeugen für die Medizin- und Pharmaindustrie

Komplettpaket aus 7 Spritzgießwerkzeugen für Medical Case

Medical Case Werkzeugpaket mit Heißkanal- und Kaltkanaltechnik für PC ABS und PP

Medizin Koffer – 7 Werkzeuge als Komplettpaket

Ventil - 5 Werkzeuge als

Komplettpaket

  • Materialien: PP, PA6 und POM
  • Werkzeuggewichte: 150 - 800kg
  • Anspritzung: offene Heißkanaldüsen, direkt angespritzt und Kaltkanal
  • Oberfläche: technisch poliert
  • Lebensmittelindustrie

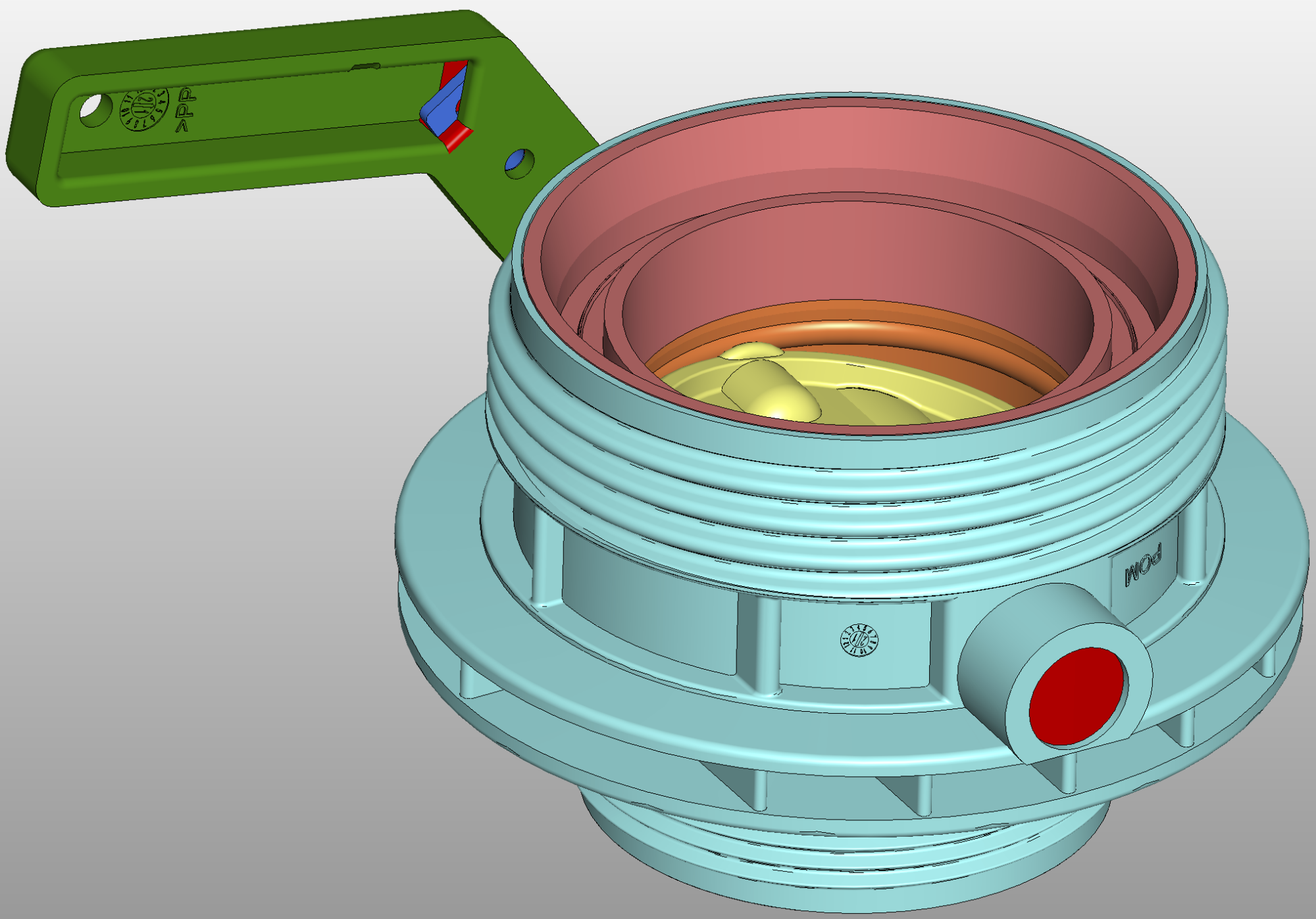

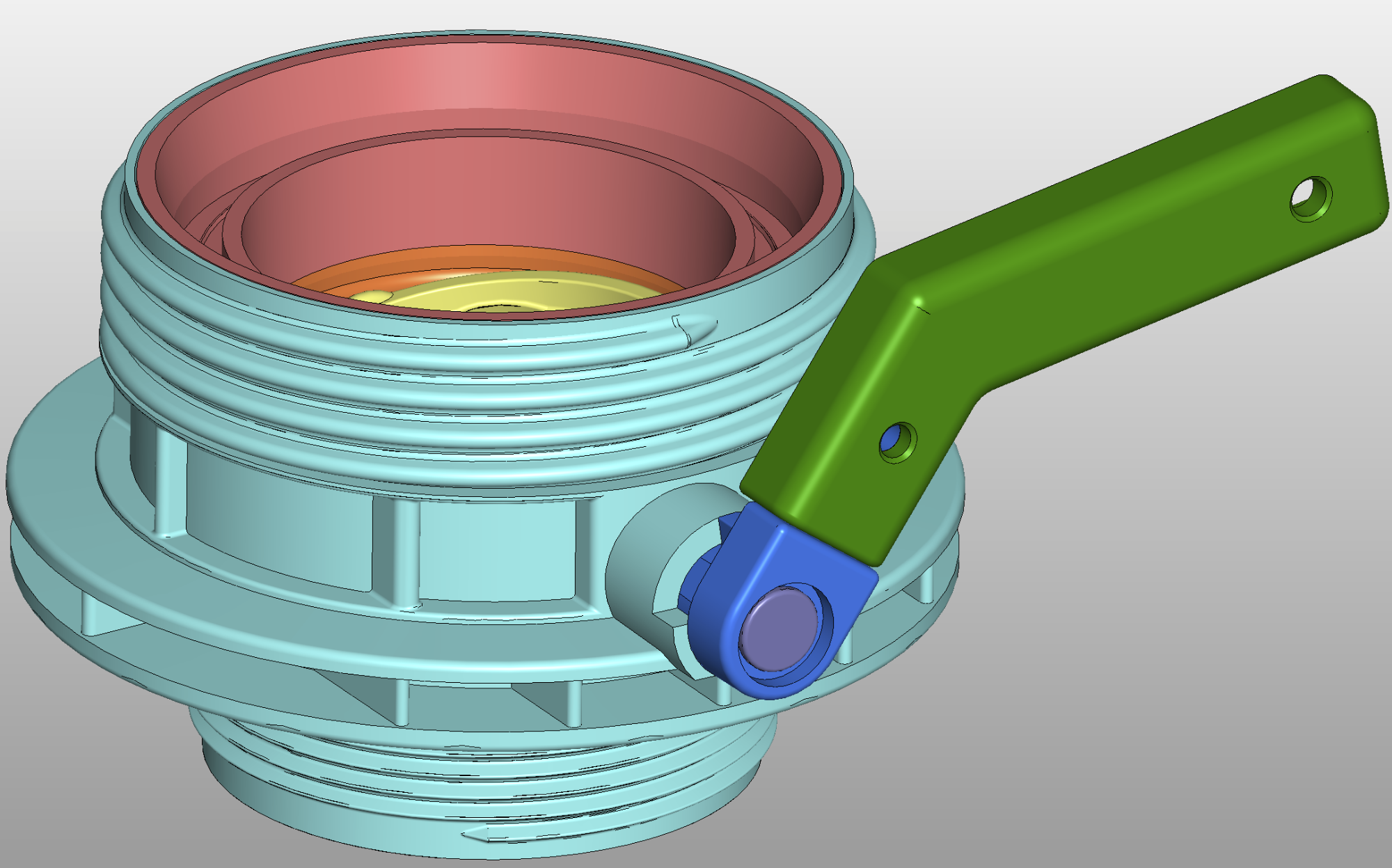

Ventilbaugruppe aus Kunststoff mit 5 Spritzgießwerkzeugen für die Lebensmittelindustrie

Ventil – 5 Werkzeuge als Komplettpaket

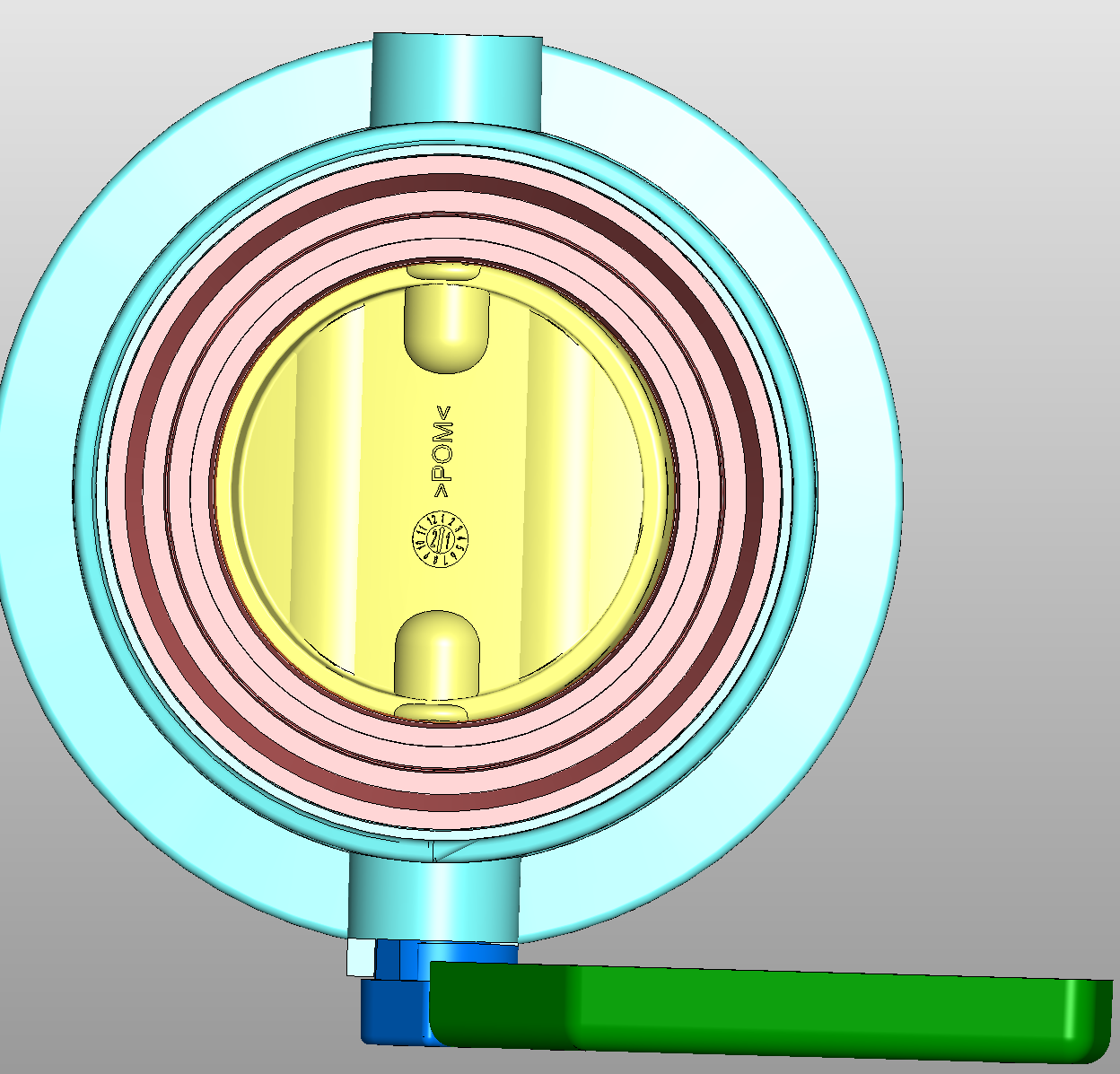

Komplettpaket aus fünf Spritzgießwerkzeugen für Ventilkomponenten aus PP, PA6 und POM

Komplettpaket aus 5 Spritzgießwerkzeugen für Ventilbaugruppe

Spritzgießwerkzeuge mit Heißkanal- und Kaltkanaltechnik für technische Ventilbauteile

Ventil – 5 Werkzeuge als Komplettpaket
